스탠딩 솔기 지붕 클램프

최고 브랜드 스탠딩 솔기 지붕 클램프는 지붕에 태양 전지 패널 수직 배열 설치를 위해 설계된 주요 액세서리로, 최고 에너지 설계 고품질 지붕 장착 클램프가 태양 전지판과 지붕 사이의 고정 연결을 보장합니다. 물과 바람 저항의 결과가 좋은 지붕의 원래 구조에 손상이 없습니다.

자료 정보

주요 재료 : 고강도 알루미늄 합금 6005-T5. 이 알루미늄 합금은 우수한 내식성을 가지고 있으며 습도, 산성 비 등과 같은 다양한 가혹한 환경에 효과적으로 저항 할 수 있습니다. 태양 전지판의 무게와 외부 바람, 중력 및 기타 힘을 견딜 수있는 높은 강도 특성.

제품 매개 변수

표면 처리 : 양극 처리 후 부식성을 더욱 향상시킵니다. 스탠딩 솔기 지붕 클램프는 더 아름답고 내구성이 뛰어납니다. 양극화 된 필름 두께의 우리의 처리는 10μm 이상입니다.

차원

지붕 버전 : 우리의 최고 브랜드 스탠딩 솔기 지붕 클램프는 일반적인 수직 잠금 지붕 버전에 적응할 수 있으며 가장자리 높이 범위는 30mm-80mm로 다양한 건물 지붕의 요구를 충족시킬 수 있습니다.

클램프 크기 : 클램프의 주요 길이는 100mm, 150mm 및 200mm 더 옵션으로 나뉘어져 있으며 다른 모델에 따라 폭과 두께를 사용자 정의 할 수 있습니다. 최고의 브랜드 디자인은 충분한 접촉 영역과 클램핑 력을 보장 할 수 있으며, 설치 및 전반적인 아름다움에 영향을 미치기에는 너무 부피가 크지 않습니다.

성능 특성

풍력 저항 : 전문 풍동 테스트를 통해 200km/h 이상의 풍속의 경우 태양 전지판과 지붕 사이의 안정적인 연결을 보장 할 수 있습니다. 내 부식 - 저항성 스탠딩 이음새 지붕 클램프 설계는 고속 바람으로 인한 안전 문제를 효과적으로 방지 할 수 있습니다.

방수 성능 : 독특한 고무 개스킷 디자인, 개스킷 재료는 에틸렌 프로필렌 디엔 고무 (EPDM)이며, 노화 저항성, 날씨 저항 및 방수 성능이 우수합니다.

하중 용량 : 단일 고도로 강도 스탠딩 솔기 지붕 클램프의 정적 운반 용량은 50kg 이상이며, 동적 운반 용량은 30kg 이상이므로 태양 전지 패널의 무게와 다양한 작동 조건에서 생성 된 하중을 확실하게 운반 할 수 있습니다.

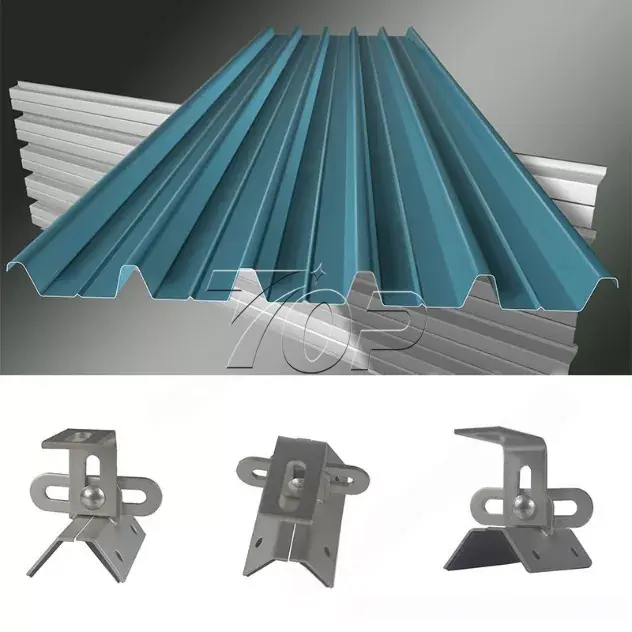

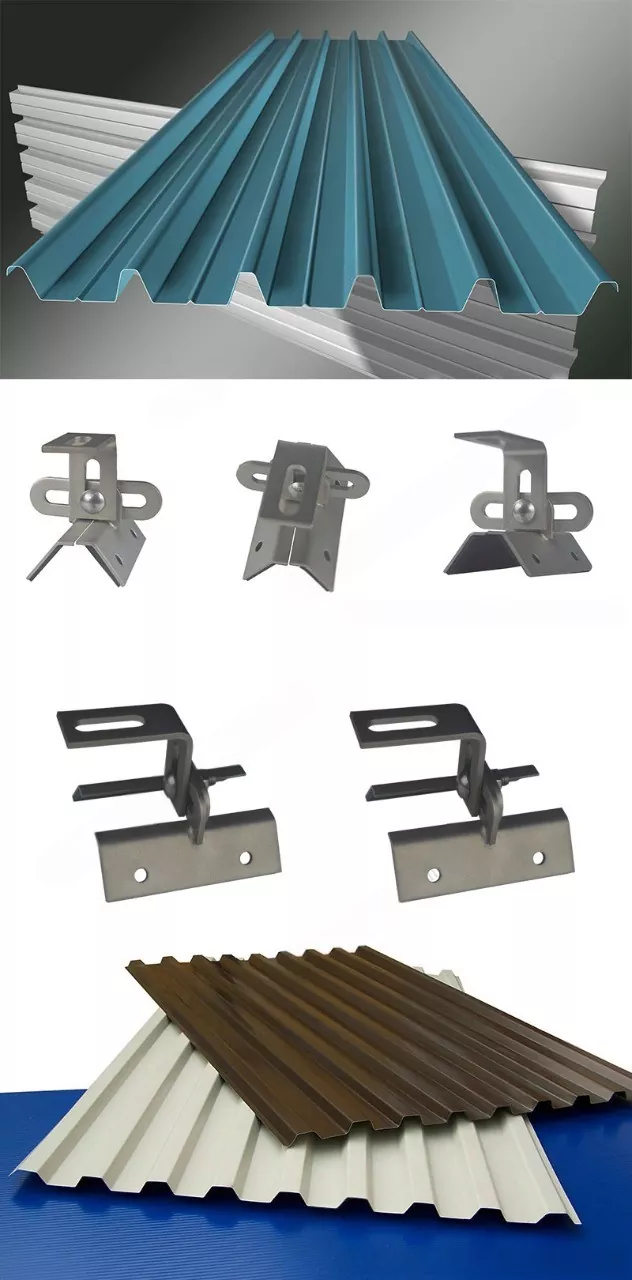

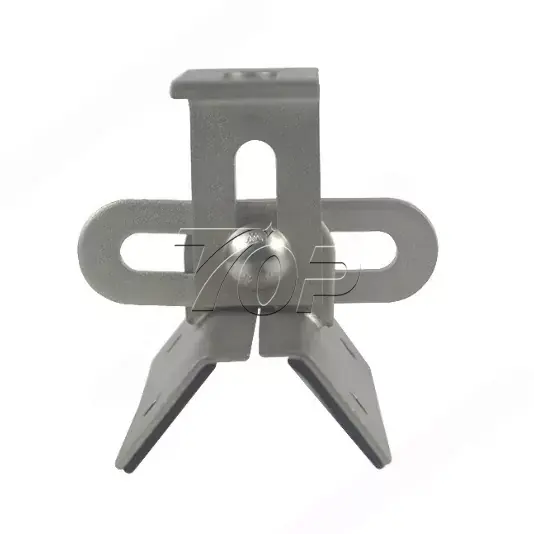

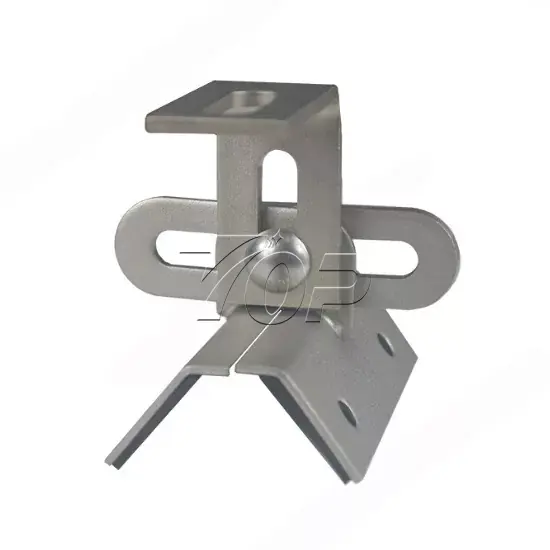

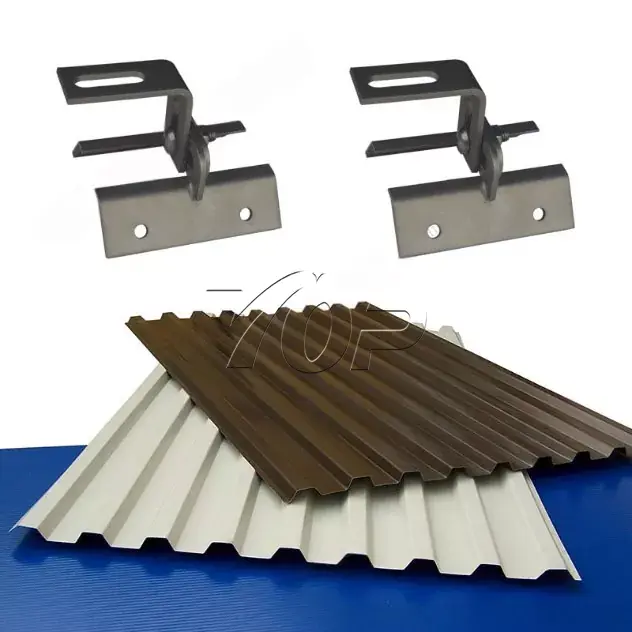

제품 쇼

설치 방법

편리한 설치 :

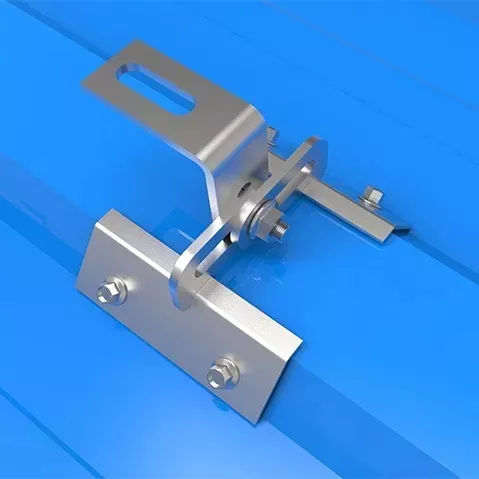

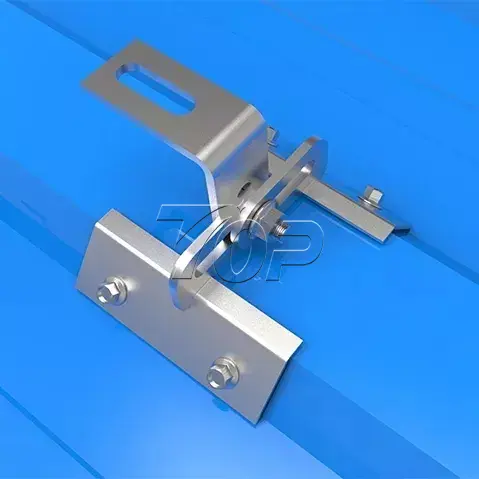

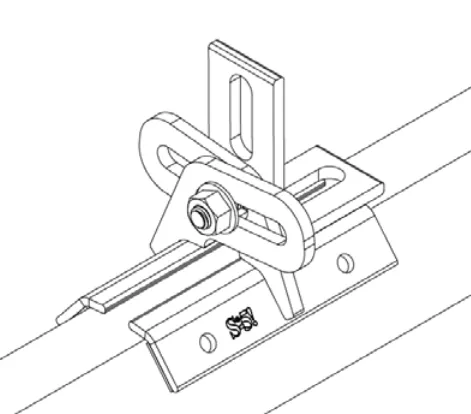

독특한 드릴 프리 디자인을 채택함으로써 드릴 스탠딩 솔기 지붕 클램프는 지붕의 수직 잠금 모나이로 단단히 물었다. 지붕에 구멍을 뚫을 필요가 없어 지붕의 방수 구조를 손상시키지 않습니다. 이것은 설치 시간이 크게 단축되고 건설 효율성을 향상시킵니다.

유연한 조정 :

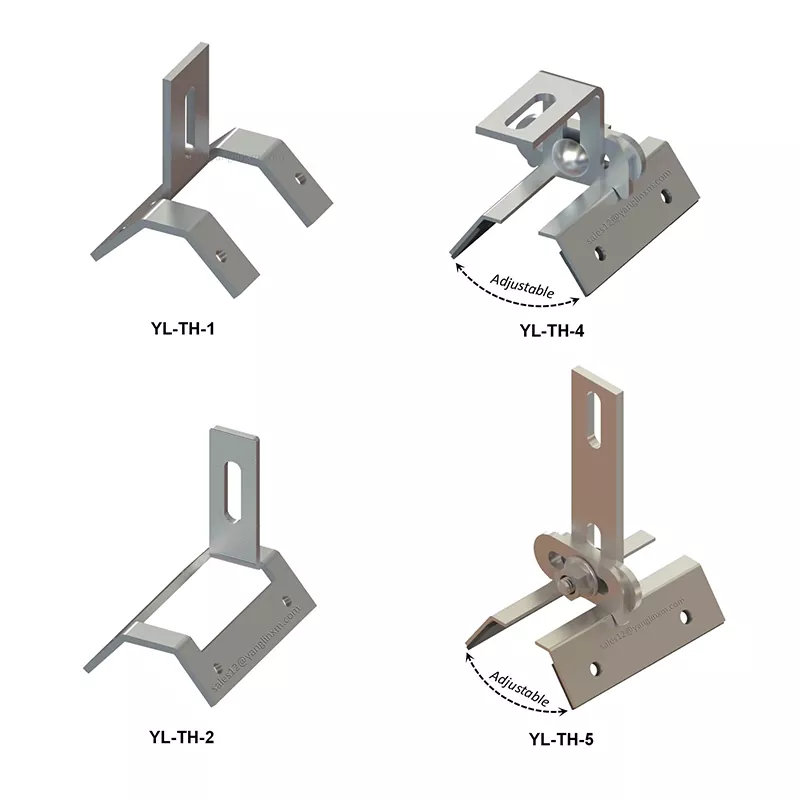

설치 프로세스 중에, 스탠딩 솔기 설치를위한 지붕 클램프를 ± 10 °의 각도로 조정하여 다른 경사가있는 지붕에 적응하고 태양 광 모듈의 평평성과 최적의 설치 각도를 보장 할 수 있습니다.
