태양 광 패널 그라운드 마운트 랙

최고 에너지 설계 및 생산 된 C 자형 태양 전지판 접지 마운트 랙은 주로 주요 구조 재료로 사용됩니다. 강도 대 중량 비율이 높습니다. 이 지상 마운트 태양계는 전체지지 시스템의 무게를 줄이면 충분한 운반 용량을 보장 할 수 있습니다. 운송 및 설치 중에 더 가벼운 괄호는 더 편리하며 파운데이션의 부하 베어링 요구 사항을 줄입니다.

제품 매개 변수

고강도 재료 : HDG (Hot Dip Agalvanized Steel) 또는 양극 알루미늄은 25 년 이상의 수명으로 탁월한 차단 저항성과 구조적 강도를 제공합니다.

모듈 식 설계 : 태양 전지판 그라운드 마운트 랙은 다양한 태양 전지판 크기와 호환되는 빠른 어셈블리 및 조정을 지원합니다.

풍력 저항 : 최적화 된 지상 마운트 태양 랙 구조 설계 및 기초 고정을 통해 60m/s 이상의 풍속에 저항 할 수 있으며, 높은 풍압 면적에 적합합니다.

유연한 설치 각도 : 고정 틸트 각도 (15 ° -60 °) 또는 계절 각도 조정을지지하여 발전 효율을 극대화합니다.

환경 보호 및 낮은 유지 보수 : 구체적인 기초가 필요없고 건축 오염을 줄이며 유지 보수 비용이 낮습니다.

설치 모드

1 설치 준비

현장 점검 : 땅의 평탄도와 토양의 유형을 점검하십시오 (앵커 나사 또는 콘크리트 기초가 권장됨).

도구 목록 : 전기 드릴, 렌치, 레벨, 앵커 나사 장착 기계 (선택 사항).

2 설치 절차

기초 고정 :

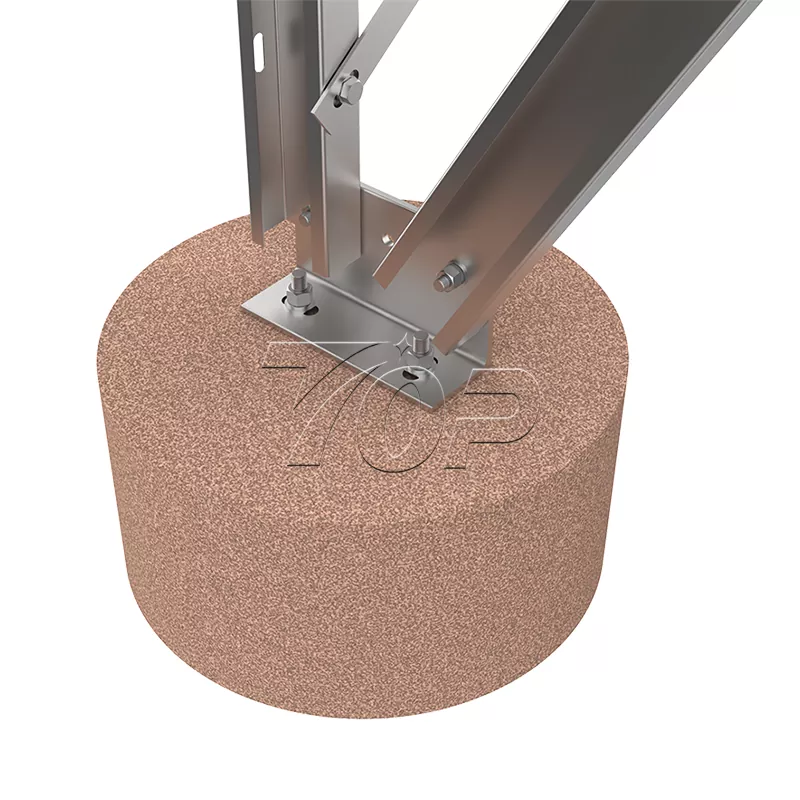

콘크리트베이스가 사용되는 경우 : 깊이가 80cm 이상인 콘크리트 교각을 붓고 지지대 볼트를 삽입하십시오.

앵커 나사를 사용하는 경우 (권장) : 나사를지면으로 나사로 설계 깊이 (보통 1.2-2m)로 조입니다.

지원 조립 :

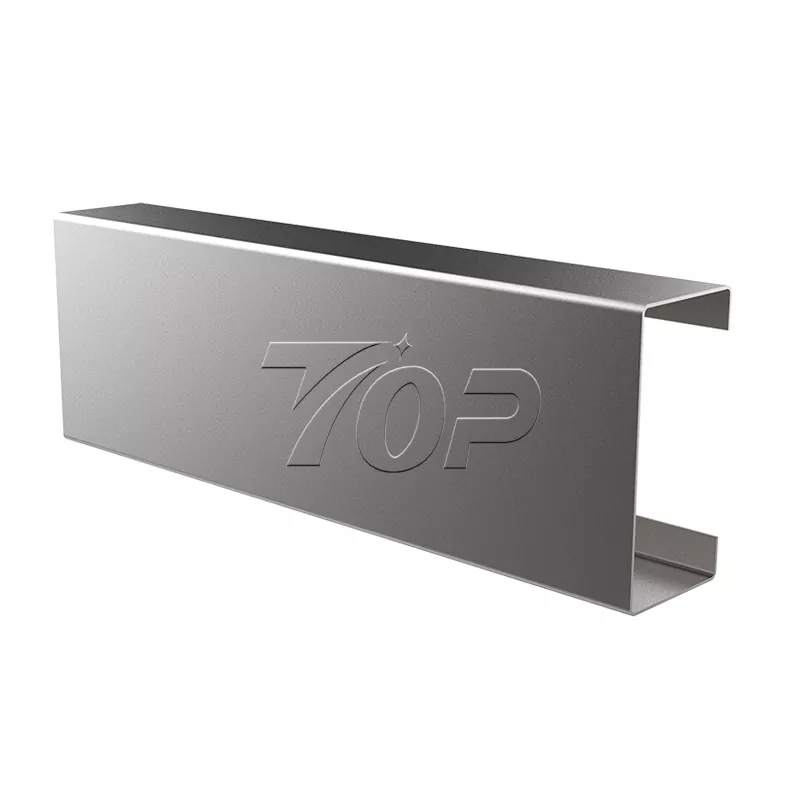

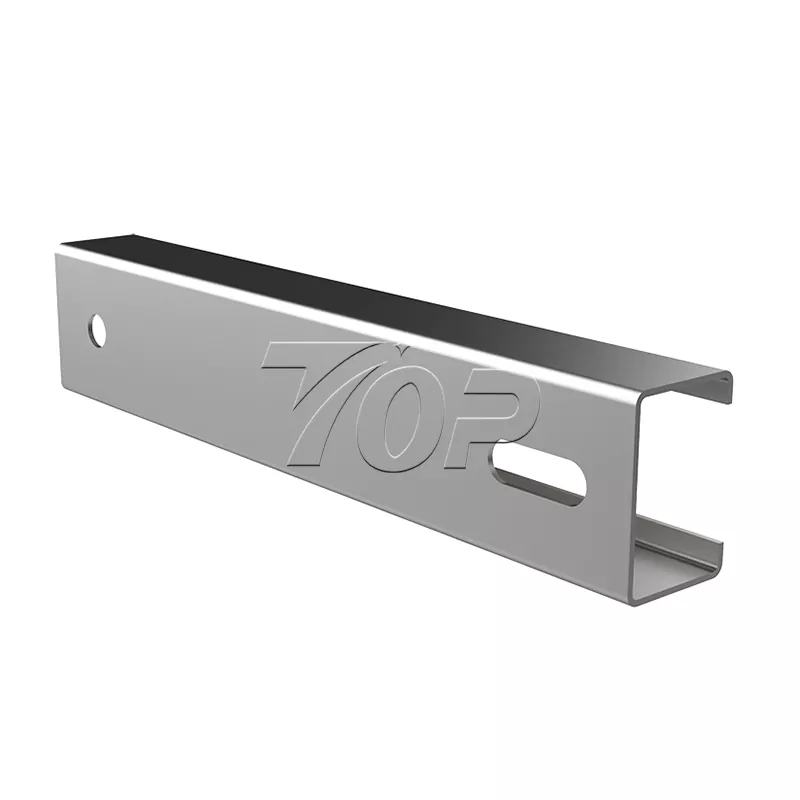

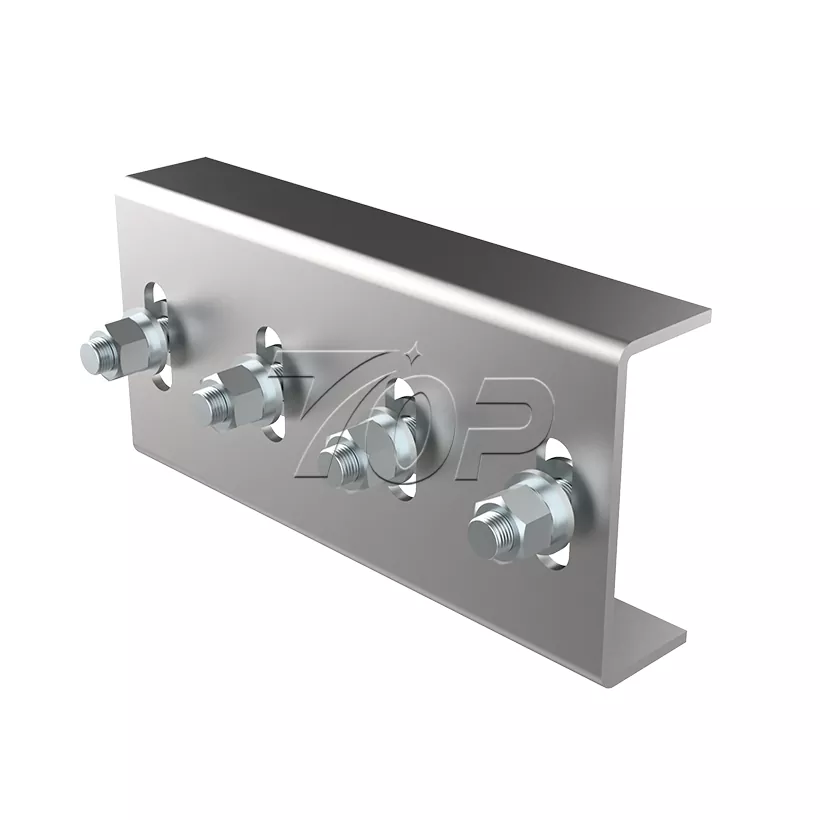

기초에 C 자형 강철 기둥을 수직으로 고정하고 볼트로 조입니다.

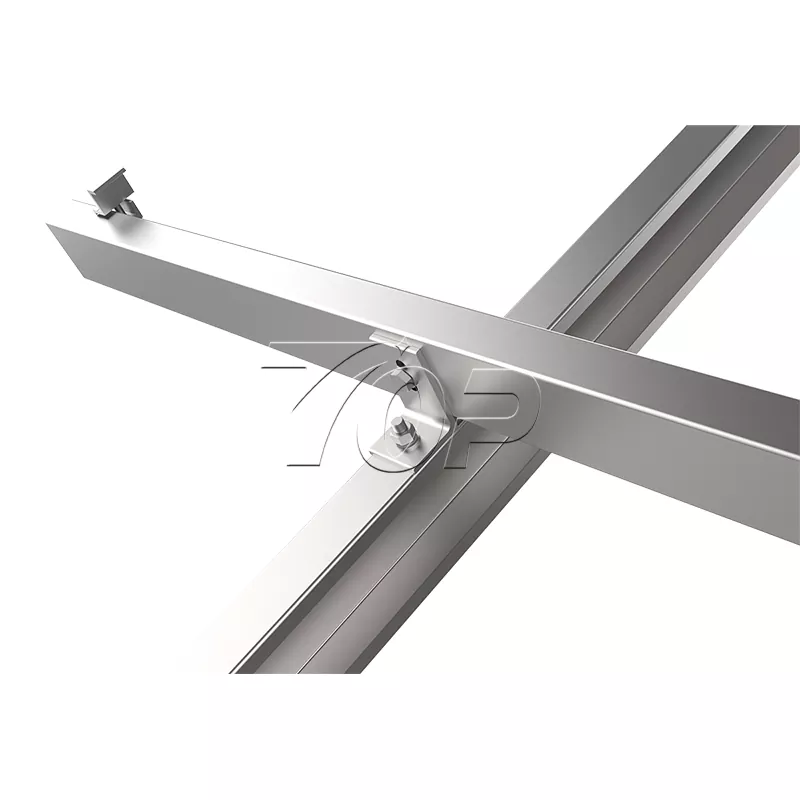

가로 지지대 빔과 대각선 버팀대를 설치하여 태양 전지판 지상 마운트 랙 구조가 레벨인지 확인하십시오 (레벨을 사용하여 교정).

태양 전지판 설치 :

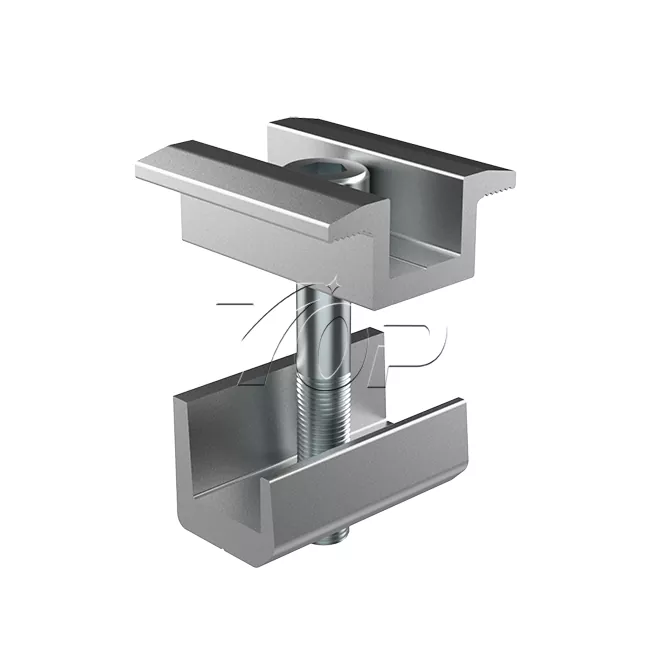

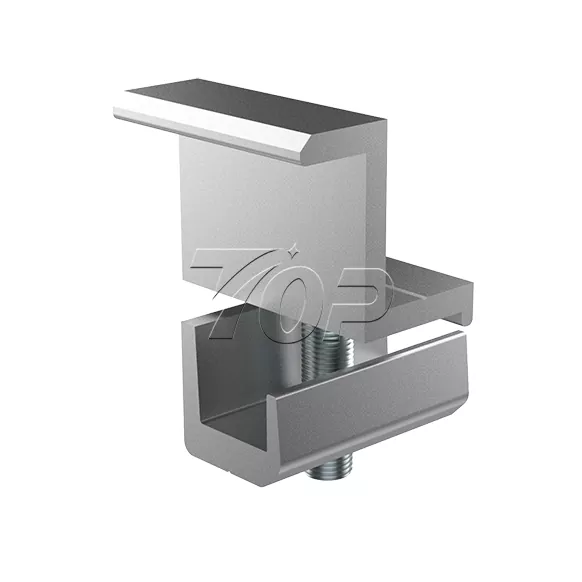

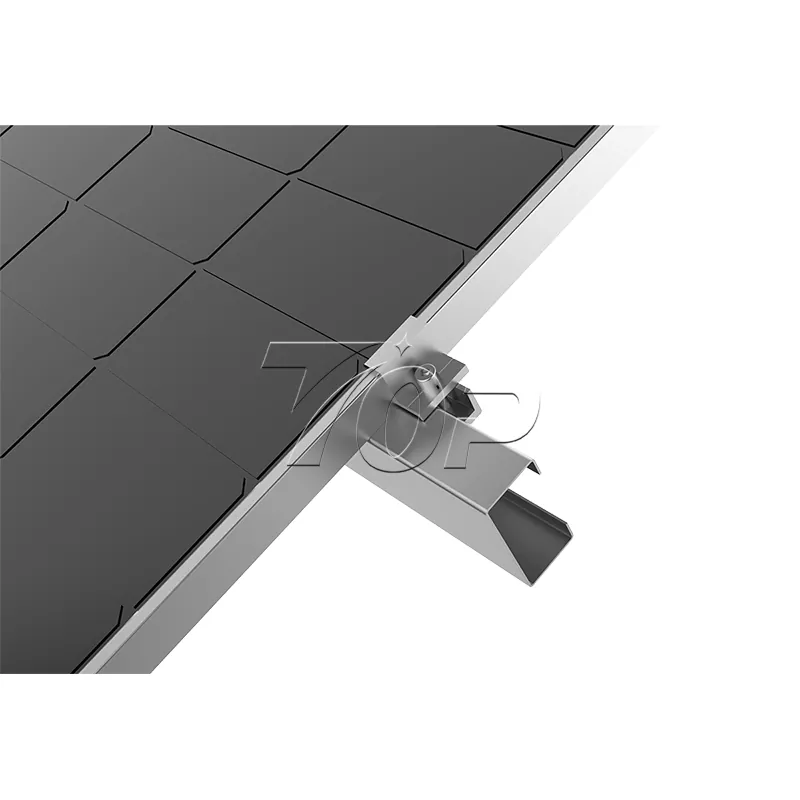

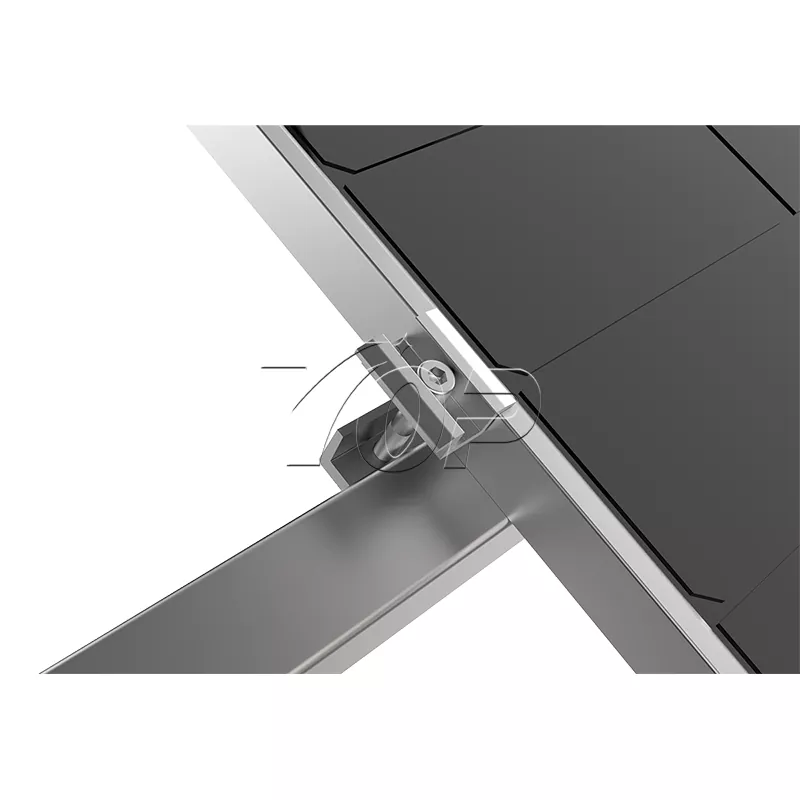

태양 접지 패널은 빔 위에 놓고 알루미늄 합금 클램핑 고정물로 고정되어 균일 한 간격을 보장합니다 (열 소산을 위해 10cm 이상의 간격).

접지 및 검사 :

지상 케이블을지지 시스템 및 테스트 저항 (≤5Ω)에 연결하십시오.

볼트 압박감과 구조적 안정성을 완전히 검사합니다.

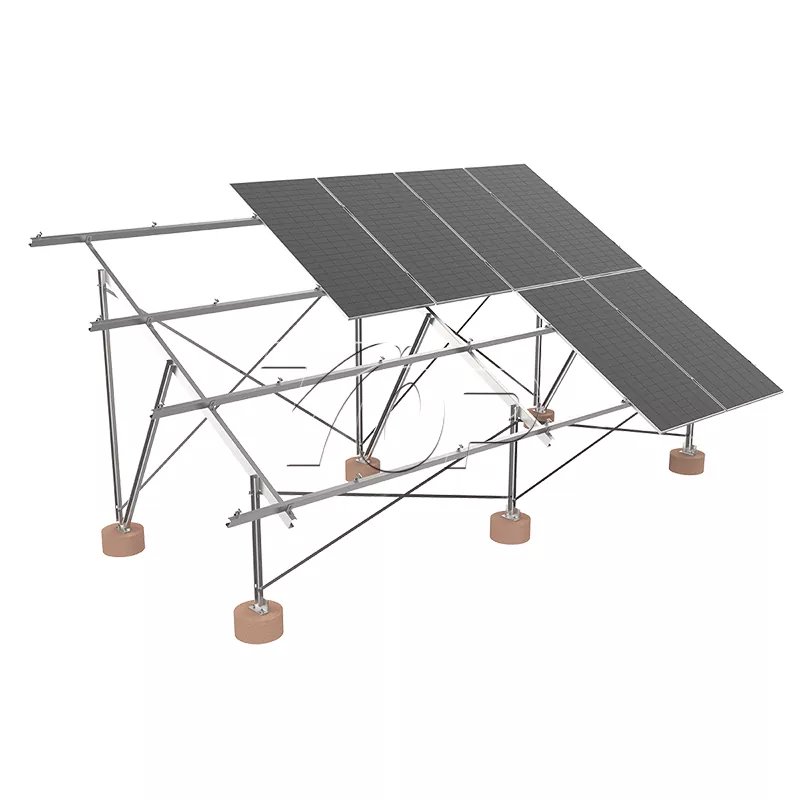

제품 쇼

제품 응용 프로그램
